[MOD] Shuttle SB51G

Voici un autre projet, J'ai récupérer le shuttle SB51G de ma sœur pour réparation car l'alimentation d'origine venait de lâcher.

Le But A : Remplacer l'alimentation en format Flex ATX
Après plusieurs recherche, le prix de l'alimentation d'origine était exorbitante en neuf ! et pas évident de la trouver en occasion à des prix correcte. Il me fallait donc voir des modèles équivalents, ce que j'ai trouver pour environs 50€.

Architecture du shuttle :

- Carte mère FB51
* Chipset:
Intel 845GE/ICH4 avec Intel Extreme Graphics intégré
BUS: 400/533MHz
Socket 478 CPU
Intel Pentium 4 processor for socket 478 with 400 and 533MHz FSB
Pentium 4 processors with Prescott core are not supported.
FSB infinitely adjustable: 100...166MHz (in 1 MHz steps)
CPU multiplier automatically, or adjustable from 8 to 24x
* Expansion slots:
1 x AGP slots supports 4X mode (et oui vous avez bien lu, 4X !! la classe)
1 x 32 Bit PCI
AGP- and PCI slot for simultanous use!
* Memory:
2 x 184-Pin for PC1600 (DDR200), PC2100 (DDR266) or PC2700 (DDR333) with up to 2GB capacity
DDR333 requires a processor with 533MHz FSB
* Form Factor Micro-ATX: 254mm x 185mm

Configuration actuel :
- P4B 2,4Ghz
- 2x512Mo Corsair Twin PC2700
- Graveur DVD IDE
- Disque dur 80Go IDE + 160Go IDE

Comme la configuration actuel était un peu poussive, je me suis dit que j'allais le regonflé un peu en.
J'ai donc regarder un peu partout pour trouver un P4 et de la ram. Je voulais prendre un P4 avec HyperThreading donc le 3,06Ghz car les autres sont en FSB 200Mhz (P4C), car même un P4C 3,2GHz m'aurait donné 2,65Mhz (16x166) et de la ram DRR en 2x1Go.
J'ai littéralement halluciné en voyant les prix pratiqué sur le marché de l'occasion pour ce type de matériel !!! j'arrivais à une facture de 50€ pour un old CPU et la ram dans les mêmes tarifs, soit au final près de 150€ pour un rafraichissement de PC (et moi qui voulait prendre une petite carte vidéo pour avoir un port DVI).

Je me suis dit là non c'est trop abusé
Retour à la case départ !

Le But B : Remplacer l'alimentation en format Flex ATX, et changer la configuration mobo+cpu+ram

Je me suis dirigé vers les carte mère à base d'Intel Atom 330 ION, mais au vu des différents tests, j'ai eu un doute sur la supériorité d'une plateforme ION face un mon P4B. si je fais évolué c'est pas pour avoir la même puissance au final.

C'est là que je suis partis sur une carte mère S775 (j'avais un Pentium 805D de coté, une carte vidéo 7300GS, un DD Samsung P133 400Go IDE) problème il me fallait le wifi en plus pour supprimer le câble réseau existant et là les mini-ITX n'ont pas deux ports (PCI-PCIE) contrairement au flex-ATX.
Donc adieux 7300GS pour une solution S775 avec contrôleur graphique intégré et sortie DVI pour que je mette une carte PCI Wifi.

Et là je suis tombé sur les cartes Zotac qui remplissait mon cahier des charges. Une transaction plus tard avec Shura18 et me voilà avec une Zotac 9300 Wifi+E6300+2x2Go PI black.

Voilà après ma longue histoire on arrive enfin à la partie mod

Photo du shuttle de devant :


Photo du shuttle vu de derrière :


Première étape ouvrir le shuttle et le désossé
Shuttle avec l'ancienne carte mère :


Shuttle vu de derrière avec l'ancienne carte mère :


Démontage de la carte Flex-ATX :



Traçage et découpe de la face arrière + ouverture de la sortie ventilateur 8cm.
Résultat la découpe (on ne voit pas la carte wifi que je n'avait pas encore installé):



Pour la pause des entretoises de fixation de la carte mère, je m'y suis pris comme un barbare (carte mère à l'envers sur l'envers du boitier, je ne pouvais pas poser la carte mère dans son logement et faire des des tracés car les traverses du shuttle ne permettais pas de mettre mon crayon droit) du coup, sur les quatres points de fixation de la carte ITX, seul 50% sont bien en face (lol) Je sais que j'aurais du faire un patron en papier j'aurais gagné en efficacité...
Mais ce n'est pas trop grave car ce sont les deux vis opposé au backpanel qui sont bonne et une fois posé la carte ne bouge pas du tout !!

Il me reste à vérifier que le radiateur des ram PI black passe en hauteur une fois que j'aurais remis le support 5"1/4 + 2x 3"1/2.

Chose que je n'avais pas identifié au départ, la position du processeur avec son radiateur (historiquement le P4 était au centre de la carte pour que le Heatpipe arrive au centre du châssis) cela vient dans l'encombrement de l'alimentation 200W d'origine (150x81x43). Il me faut donc un autre endroit pour mettre l'alimentation..
Je pense donc mettre l'alimentation entre les barrettes de ram et la face avant du boitier (sous le support Disque dur).
L'alimentation que je vais mettre est issu d'un PC NEC silencieuse en Flex ATX toujours mais au dimension plus généreuse : 180x100x63 pour 215W. le flux d'air par contre ne sera pas optimum puisque je n'aurais pas moyen de faire sortir l'air chaud vers l'extérieur.



Toute ces modifications ont été faite en 1 heure (temps pendant lequel mon fils dort) voilà pourquoi je suis arraché sur les fixations de la carte mère.

La suite bientôt.

quel casse tête ces shuttles ^^'

Remuald a écrit:quel casse tête ces shuttles ^^'

+1

deuxième heure cette après midi peut être pour non pas la pose de l'alimentation que je n'ai pas encore) mais pour le câblage de l'alimentation.

Tiens les PI passent en hauteur
(à quelques millimètres près (5 tout au plus))

bon juste eu le temps de découper la face arrière de l'ancienne alimentation pour avoir la fixation de la prise CEI

c'est pas plutôt IEC ?

on peut dire les 2 .

disons ECI alors pour que tout le monde soit content

GG mimi !

arf, ok ^^'

bon courage mimi!! ça me rappelle des souvenirs, mon premier pc à façon était à base de Qbic de chez Soltek, je l'aimais bien ce mini-pc avec façade miroir!!

bigre, mon projet prend du retard, je n'aurais pas mon alimentation Flex.

il faut que je reparte à la chasse à l'alimentation

rien glander ce WE
faisait trop beau.

je comptait prendre une alimentation en micro ATX que j'auarais démonter mais après les mesures, je n'ai de dispo que 190x75x80 ce qui n'est pas dans le standard micro atx.

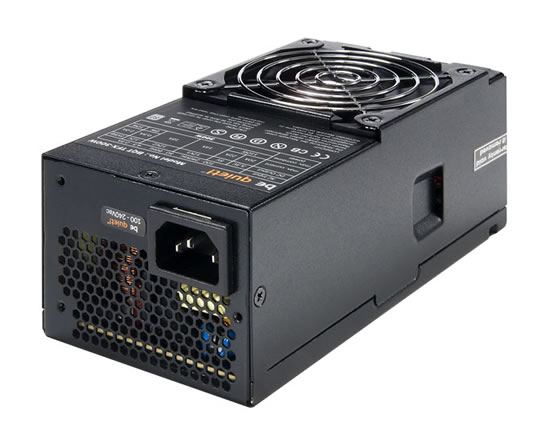

En attente d'une XILENCE POWER TFX 300W

Alimentation @Home !

Pose de l'alimentation OK, il a fallut limer le support de connecteur USB/audio de la face avant pour ce cela rentre. même pas besoin de la fixer, elle est maintenue par pression entre la carte mère et le support USB/audio.

Ouvrir l'alimentation, connecter un câble multibrin pour venir sur la prise électrique d'origine.

=> les câbles sont trop long pour ce si petit boitier !!!

Je ferais des photos bientôt de l'ensemble.

Quelque photos :











Bon de l'autre coté je ne sais pas comment je vais passer les fils

oui bonne question pour tes câbles ^^', j'aurais déjà couper ceux qui ne sont pas utile... après pousser un maximum l'alim

Remuald a écrit:après pousser un maximum l'alim

pousser où ? (dehors ?) elle est calé entre la carte mère et le pcb des connecteur USB de la face avant

arf bon bein tant pis j'aurais essayer

mis à par les couper et raccourcir les autres je ne vois pas trop...
